AutoCAD Plant 3D 2022中文版

很多通用cad软件只支持基础二维线条绘图，做化工、油气工厂管道设计时没有专用工业管件图库，阀门、弯头、管道支架都需要手动绘制，极易出现管道规格不匹配、管线空间碰撞问题。修改一处管道参数后，配套工艺图、施工轴测图、材料报表都需要手动逐一修改，多人协作只能拷贝DWG文件传输，极易出现多版本图纸冲突，拉长整套工业项目设计周期。今天给大家带来AutoCAD Plant 3D 2022专业流程工厂三维设计工具，在原版AutoCAD基础上搭载全套工业管道专属工具集，2022新版本上线项目对比功能、优化正交图纸坐标显示逻辑，重构等轴测尺寸配置界面，Python运行环境升级至3.7.9，云端协作适配全新Autodesk施工云，修复大量图库加载、图纸导出、多人同步编辑报错缺陷，适配大型化工、新能源水处理工厂多专业联合设计，从工艺流程图绘制、三维管道建模到自动输出施工图纸、材料清单一站式完成，三维模型与二维图纸数据双向联动，修改参数后全部配套文件自动同步更新，从源头减少设计失误，工业设计整体效率大幅提升。

AutoCAD Plant 3D 2022安装步骤

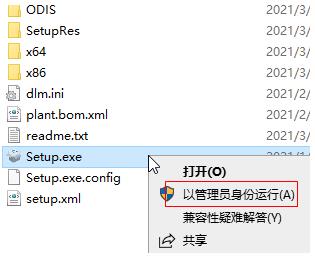

1.下载软件后以管理员身份启动安装程序。

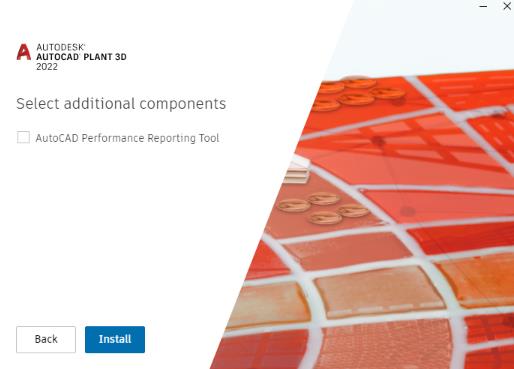

2.然后点击install进行安装。

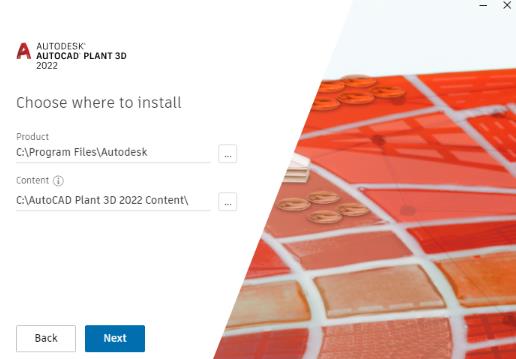

3.根据步骤安装完成即可顺利启动。

AutoCAD Plant 3D 2022真实工程师用户评价

1、全新项目对比功能，可以快速对比两套项目的图纸、管件参数、规格库差异，不用人工对照上千张图纸，项目改版核对效率提升数倍。

2、正交偏移坐标功能升级，正交施工图可自定义显示模型原始坐标或布置偏移坐标，厂区总图定位标注更灵活。

3、等轴测尺寸设置面板全面重构，可直接在项目设置内打开ISO样式编辑器，批量自定义轴测图标注、尺寸线、焊缝标注模板。

4、Python脚本运行环境升级至3.7.9，旧版自定义脚本只需简单转换即可兼容，拓展二次开发稳定性大幅提高。

5、自带实时管道碰撞干涉检测工具，建模过程中就能自动扫描管线、设备、钢结构空间冲突，提前标注碰撞位置，避免施工阶段返工，大幅降低工程成本。

AutoCAD Plant 3D 2022核心功能有哪些

1、标准化P&ID工艺流程图绘制：内置符合PIP/ISA/ISO/DIN/JIS多套行业标准仪表、阀门符号库，绘图时自动校验管线编号、设备参数，自动识别图纸逻辑错误，支持批量数据校验导出报错清单。

2、规格驱动三维管道智能建模：提前设置项目管道压力、材质等级，绘制管线时自动匹配对应弯头、变径、阀门、管道支架，全程统一管道规格，减少人为参数错误，支持批量生成管道焊点与焊缝统计表。

3、一键自动生成全套施工文件：从三维管道模型直接导出正交施工图、ISO等轴测图，同步自动生成管道、设备、钢结构多类型材料清单、焊点统计表，文件可直接交付施工单位使用，图纸修改后全部报表自动刷新。

4、实时管线碰撞干涉自动检测：建模阶段实时扫描管道、工业设备、钢结构之间的空间干涉，精准标注碰撞坐标，同时提供管线避让、支架调整优化方案，支持批量导出碰撞检测报告。

5、Autodesk施工云多人协同设计：适配全新Autodesk Construction Cloud云端协作平台，工艺、结构、电气工程师可同步访问同一项目，支持子文件夹分类权限管控，项目修改记录自动保存，图纸版本统一管控，修复旧版多人检入图纸报错问题。

AutoCAD Plant 3D 2022和普通AutoCAD有什么区别

综合对比可以清晰看出，AutoCAD Plant 3D 2022是面向流程工业的专业化增强工具集，普通AutoCAD仅为通用绘图软件。针对化工、油气、新能源水处理工厂管道、设备设计场景，Plant 3D凭借参数化智能管道建模、全自动多类型施工图纸与材料清单生成、实时碰撞校验、Autodesk施工云多人协同、2022专属项目对比与自定义轴测标注功能等专属工业功能，能够大幅降低设计错漏、缩短整体项目设计周期，是各大化工设计院、油气工程公司、环保水处理设备企业的标配专业设计软件；如果仅用于简易建筑图纸、普通机械零件二维绘图，原版普通AutoCAD即可满足基础需求。

AutoCAD Plant 3D 2022新版本优化升级内容详解

1、新增项目对比全新核心功能：可将当前项目与本地、Vault、云端协作参考项目进行全维度比对，自动识别图纸新增/删除、管件参数变更、规格库修改等全部差异，一键导出项目差异清单，大幅简化项目改版核对工作。

2、正交图纸偏移坐标功能升级优化：正交施工图可自由切换显示模型原始坐标或厂区布置偏移坐标，总图定位、设备坐标标注更加灵活，适配厂区规划总图出图需求。

3、项目设置界面重构，等轴测尺寸配置全面拓展：全新整合ISO尺寸设置面板，无需切换外部配置文件，可直接内置打开Iso样式编辑器，可视化自定义轴测图尺寸线、引线、焊缝标注、设备位号标注模板，批量统一整套项目出图规范。

4、Python运行环境升级至3.7.9版本：内置Plant内容运行库全面适配Python3，支持用户二次开发自定义管件、批量出图、数据导出脚本，仅需简单转换旧版Python2脚本即可正常运行，拓展开发稳定性大幅提升。

5、云端协作与绘图输出大量缺陷集中修复：适配全新Autodesk Construction Cloud施工云，移除协作项目名称多余区域后缀，文件夹名称自动过滤非法字符；修复BIM360浏览器预览管道保温、仪表符号缺失问题，解决多人同步检入图纸重复位号报错、千张图纸项目图纸数量统计错误等大量协作bug；优化PDF批量打印、图纸导出时阀门、管件图块丢失问题，大型多图纸项目同时打开卡顿情况明显改善。
